板式換熱器選型設計

發布日期：2018-07-19 作者：點擊：

板式換熱器選型設計和方法：

1、板間流速的選取，一般0.2m/s是下限，但是上限0.8m/s好象稍低了。不過這得看制造商的板片波紋。

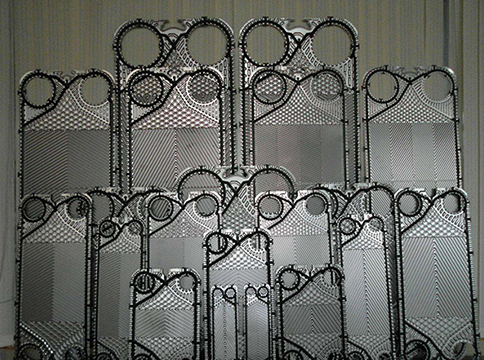

2、單板面積的選擇一般板式換熱器選擇首先是按流速確定角孔直徑，角孔處流速一般控制在6m/s，當板片角孔確定后，板片的系列就能確定了。角孔直接一定的情況下，不同的制造商有不同板型，有的就一～種，有些較多。我知道的有一公司，在100mm角孔直接下，有多達7種板片。面積大小有3個規格，流道寬度有2個。至于單片面積的大下，我的經驗是在滿足工藝要求的情況下，應從價格上考慮。從單片面積的造價比，越大越便宜，但是整機價格得考慮框架的價格，所以而個應綜合考慮。單片面積小，框架價格低，但是板片單價高。并且單片面積太下，處除了占地大，一般也難達到單流程的板片布置。

3、流向的選取一般的板式換熱器都是取純逆流布置的。

4、流程的確定：板式換熱器流程在工業上一般都布置成單流程，這樣在檢修時可不用拆處接管。在衛生和食品上，多流程的應用較多。因為換熱器一般都比較小。
